Metalizovaná keramika pre elektronické aplikácie

Prehľad produktu

Naše metalizované keramické substráty sú základom mikroelektroniky novej generácie. Aplikáciou vysokokvalitných kovových tenkých filmov na pokročilé keramické materiály, ako je HelD ($ al_2o_3 $) a hliníkového nitridu (ALN), vytvárame vysoko výkonné platformy prepojenia. Tieto substráty poskytujú vynikajúce riešenie pre aplikácie požadujúce vynikajúce tepelné riadenie, vysokofrekvenčný elektrický výkon a výnimočná spoľahlivosť. Od komplexných RF modulov po vysoké laserové balenie ponúkajú naše substráty robustnú a stabilnú základňu pre montáž a spájanie citlivých polovodičových zariadení, čo umožňuje vyššiu hustotu energie a miniaturizáciu.

Technické špecifikácie: materiálové vlastnosti

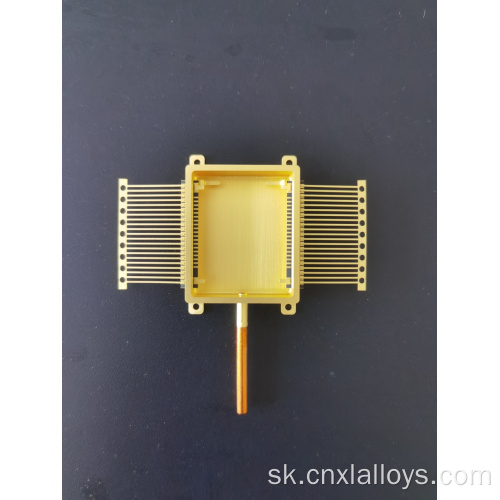

Obrázky produktu

Funkcie a výhody

• Vynikajúce tepelné riadenie: Nitrid z hliníka (ALN) ponúka výnimočnú tepelnú vodivosť (> 170 W/m · k), účinne šíria a rozptyľovanie tepla z vysokorýchlostných zariadení, ako sú tranzistory GAN a laserové diódy.
• Vynikajúci vysokofrekvenčný výkon: Nízka dielektrická strata a hladká povrchová úprava spôsobujú, že naše substráty sú ideálne pre RF a mikrovlnné aplikácie, čo minimalizuje stratu signálu.
• Presná technológia tenkého filmu: Využívame pokročilý proces zdvíhania s metalizačným systémom Ti/Pt/Au na dosiahnutie ultrafínnej šírky linky a priestorov až do 15 um.
• Integrované pasívne komponenty: Môžeme vložiť vysoko-presné rezistory nitridu tantalu (Tan) priamo na substrát a predbežnú spájku AUSN na zjednodušenie montáže.
• Vysoká spoľahlivosť: Naša metalizácia je robustná a demonštruje vynikajúcu priľnavosť, prechádza testmi spoľahlivosti pri 320 ° C počas 3 minút vo vzduchu bez odlupovania alebo pľuzgierov.

Ako sa to vyrába: Výťahový proces

1. Príprava substrátu: Kvalitná keramická oblátka sa vyčistí a pripravuje.
2. Fotoresistický povlak: Vrstva fotorezistu sa rovnomerne aplikuje pomocou spinovej vrstvy.
3. Vzorovanie: požadovaný vzor obvodu je vystavený odporu pomocou UV svetlu a fotomasku.
4. Vývoj: Exponovaný fotorezista je vymytý a vytvára šablónu obvodu.
5. Kovové rozprašovanie: Viacvrstvový kovový zásobník (napr. Titán/platina/zlato) sa ukladá na celý povrch.
6. Zdvihnite: Zostávajúci fotorezista je rozpustený, zdvíha nežiaduci kov a zanecháva za sebou iba presné stopy obvodu.

Aplikačné scenáre

Naše metalizované keramické substráty sú kritickými komponentmi v:

• RF a mikrovlnné napájacie zosilňovače
• Subsemblies optickej komunikácie (TOSA/ROSA)
• Vysoko výkonné moduly LED
• Automobilová elektronika
• Moduly s lekárskym a leteckým snímaním

Možnosti prispôsobenia

Nie sme len dodávateľ; Sme vývojový partner. Medzi naše schopnosti patrí:

• Komplexné tvary: presné laserové obrábanie pre vlastné obrysy, dutiny a priechody.
• Viacvrstvové konštrukcie: Kombinácia povrchových vrstiev s tenkými filmami s vnútornými vrstvami z hrubého filmu a volfrámovými volfrámovými volfrámovými preberami pre komplexné 3D smerovanie.
• Bočná metalizácia: Vytváranie vodivých ciest na okrajoch substrátu na kastelovanú montáž.
