Keramické kompaktné puzdrá CSOP28

CSOP-28: 28-vedľajší keramický malý obrysový balíček pre vysoko výkonné ICS

Prehľad produktu

Keramický malý obrysový balík (CSOP) kombinuje výhody technológie na úsporu povrchu s jedinečnou spoľahlivosťou hermetického keramického krytu. Náš CSOP-28 je 28-vodičský balík navrhnutý pre vysoko výkonný analógový, zmiešaný signál a digitálne IC, ktoré vyžadujú robustnú ochranu životného prostredia a vynikajúcu tepelnú stabilitu. Tento balík je popredným výberom pre náročné aplikácie v automobilových, priemyselných a telekomunikačných odvetviach, ktoré majú kompatibilné vedenie Gull-Wing, vedie k trvalým spájkovacím kĺbom a viacvrstvovým hlinitým orgánom. Poskytuje významnú aktualizáciu spoľahlivosti a výkonu oproti štandardným plastovým sýtovým balíkom.

Technické špecifikácie

Naše balíčky CSOP-28 sú navrhnuté pre presnosť a spoľahlivosť.

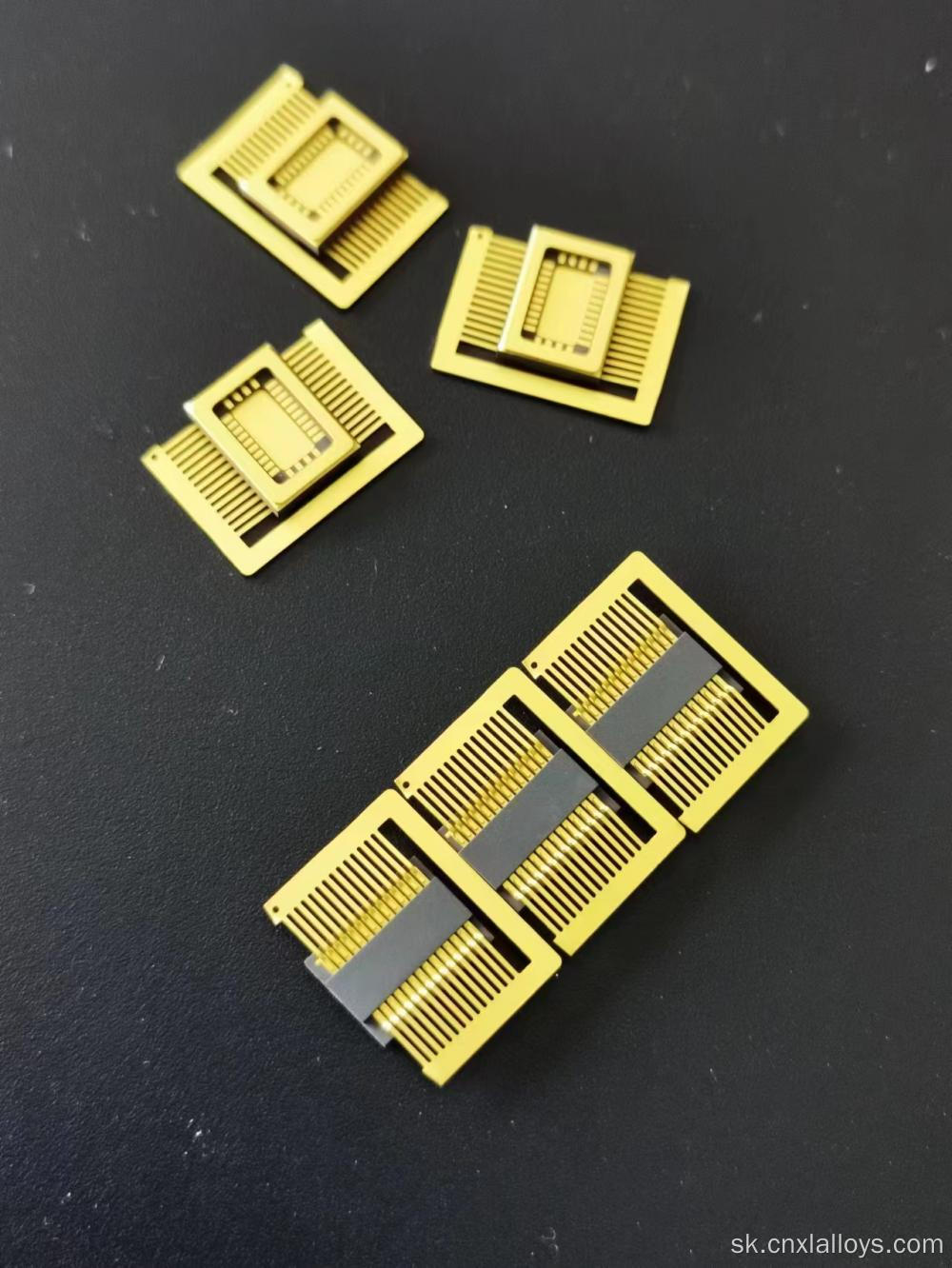

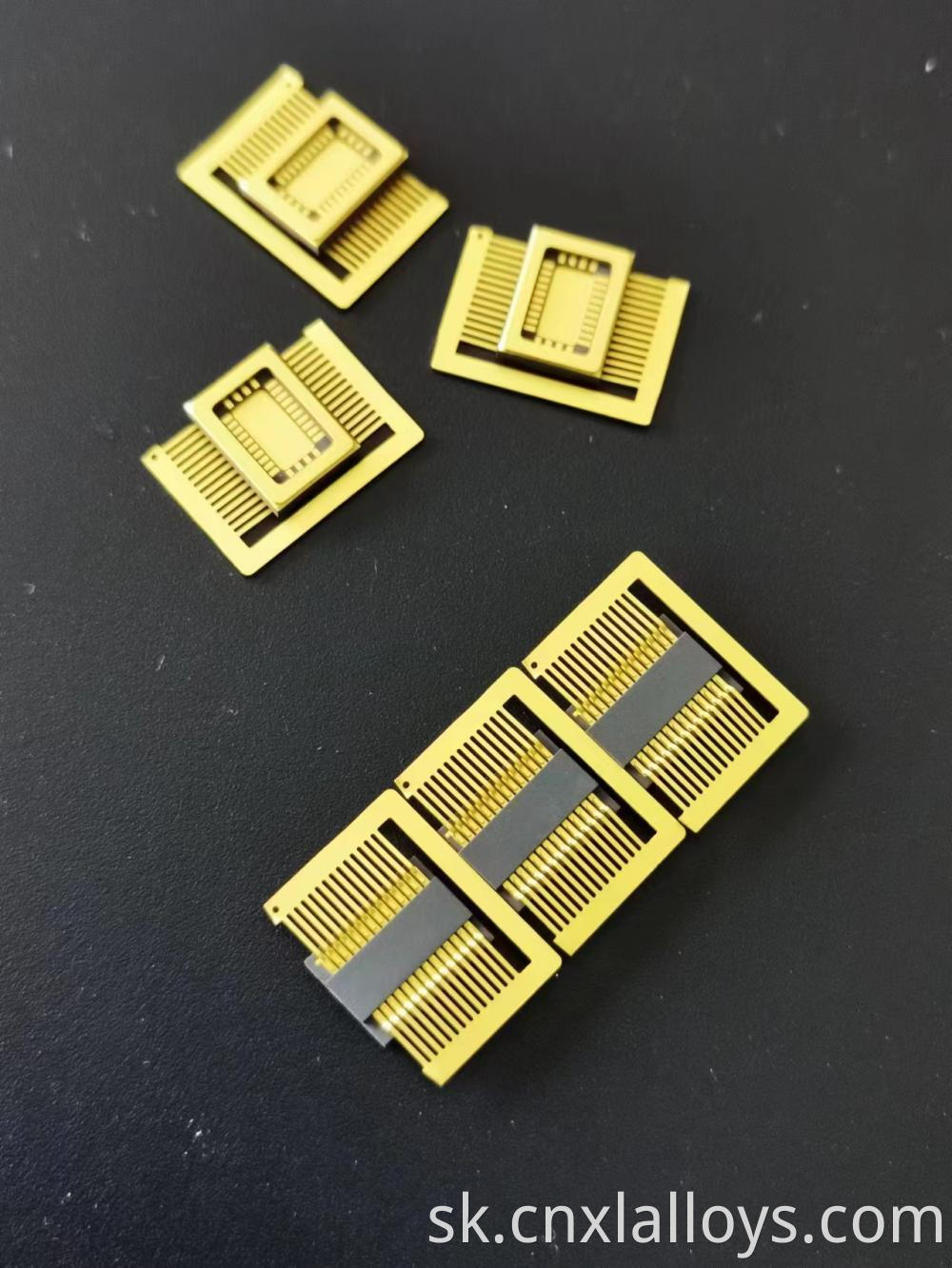

Obrázky produktu

Funkcie produktu a výhody

Vesmírne dizajn SMT

Malý obrys a jemné rozstupy umožňujú rozloženie PCB s vysokou hustotou, čo umožňuje väčšiu funkčnosť v menšej stope produktu v porovnaní s balíčkami priechodných otvorov, ako sú DIP.

Hermetická spoľahlivosť

Schopnosť dosiahnuť skutočné hermetické tesnenie robí CSOP ideálnym pre aplikácie pracujúce v drsných prostrediach s extrémami teploty, vlhkosti alebo vystavenia chemikáliám, čo je kľúčová požiadavka v obale automobilovej elektroniky .

Trvanlivé spájkovacie pripojenia

Dodržiavané „vodičové vodiče“ sú navrhnuté tak, aby absorbovali termo-mechanický napätie medzi keramickým balením a DPS, zabraňuje únave spájkovacieho kĺbu a zabezpečuje dlhodobú spoľahlivosť prostredníctvom tisícov teplotných cyklov.

Vynikajúci tepelný výkon

Keramické telo hlinitého efektívne vykonáva teplo od integrovaného obvodu k DPS, čím zabezpečuje stabilný výkon tepelne citlivých komponentov, ako sú presné zosilňovače a odkazy na napätie.

Aplikačné scenáre

CSOP je všestranný balík pre širokú škálu vysoko výkonných ICS:

• Automotíva: Riadiace jednotky motora (ECUS), radiče prevodovky a obvody rozhrania snímača.
• Priemyselné: Prevodníci údajov, zosilňovače a ovládače pre automatizáciu továrne.
• Telekomunikácie: Komponenty pre optické moduly a iné vysokofrekvenčné aplikácie.
• Aerospace a obrana: Kontrola a spracovanie ICS, ktoré si vyžadujú dokázanú, dlhodobú spoľahlivosť.

Výhody pre zákazníkov

• Zvýšte hustotu DPS: Nadovajte viac komponentov na svoju dosku a znížte celkovú veľkosť produktu.
• Zvýšte spoľahlivosť produktu: drasticky znížiť zlyhania poľa spôsobené faktormi životného prostredia pomocou skutočného hermetického balíka.
• Zlepšite elektrickú stabilitu: Zaistite, aby vaše citlivé analógové a zmiešané signálne obvody fungovali dôsledne poskytovaním tepelne stabilného prevádzkového prostredia.
• Využite osvedčené riešenie: Využite štandardný formát balíka, ktorý je kompatibilný s vysokopravenými automatizovanými automatizovanými linkami SMT.

Výrobný proces a kontrola kvality

Naše CSOP sa vyrábajú pomocou zrelého viacvrstvového keramického procesu (HTCC). Každá časť prechádza prísnou kontrolou kvality vrátane rozmerového overovania, merania hrúbky pokovovania a testovania hermeticity, aby sa zabezpečilo, že každý balík spĺňa naše náročné normy.

FAQ (často kladené otázky)
