Balíky LCC28 pre integrované obvody

CQFP: Keramický balenie s vysokou spoľahlivosťou pre integrované obvody

Prehľad produktu

Keramický štvorkolkový plochý balík (CQFP) je vysokovýkonné roztoky povrchu pre komplex krytu, integrované integrované obvody, ako sú FPGA, ASIC a vysokorýchlostné procesory. Tento robustný balík má viacvrstvové keramické telo a kompatibilné „Gull-Wing“ vedie na všetkých štyroch stranách, ktoré poskytuje hermeticky zapečatený kryt, ktorý ponúka bezkonkurenčnú ochranu a tepelnú stabilitu. Ako popredné riešenie v keramickom balení IC je CQFP definitívnou voľbou pre kritické aplikácie misie v leteckom, obrane, telekomunikáciách a priemyselných odvetviach, v ktorých nie je možné, že spoľahlivosť a výkon nie sú možné.

Technické špecifikácie

Naše balíčky CQFP sa vyrábajú podľa štandardov najvyššej kvality a môžu byť prispôsobené vašim špecifickým požiadavkám.

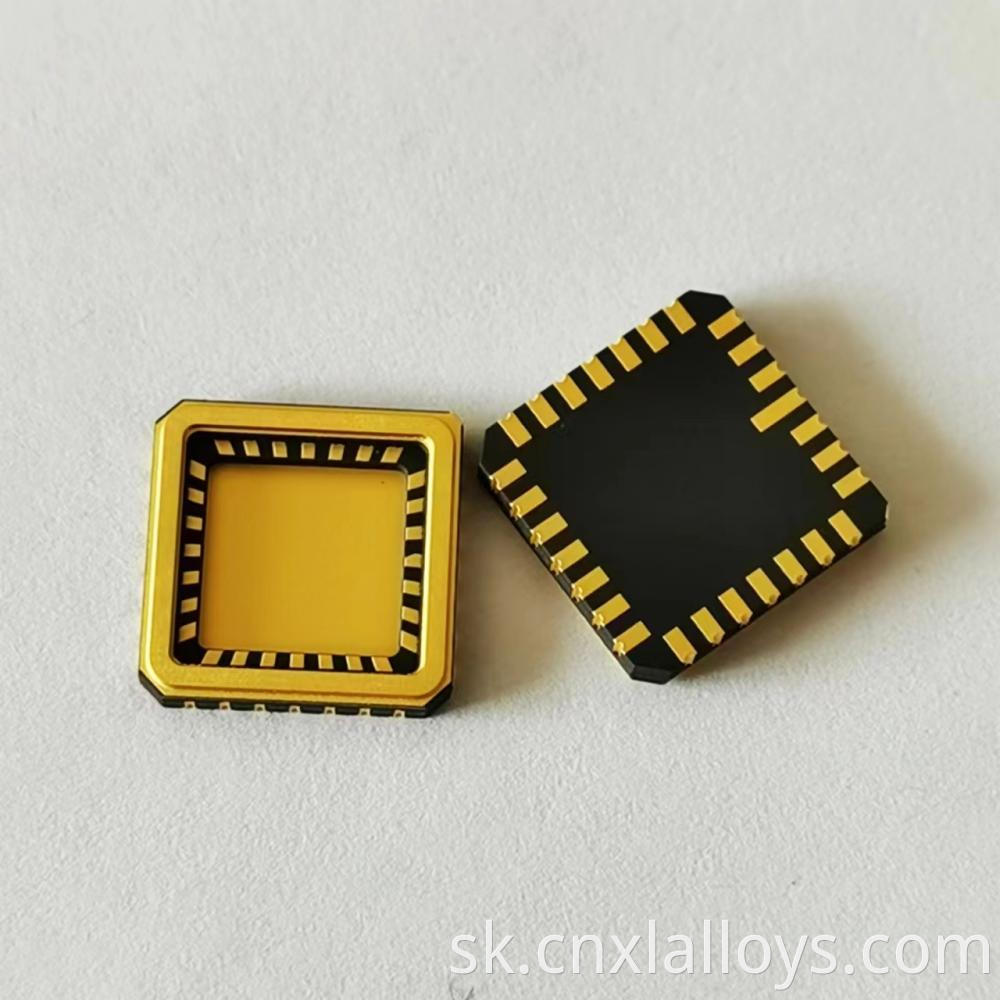

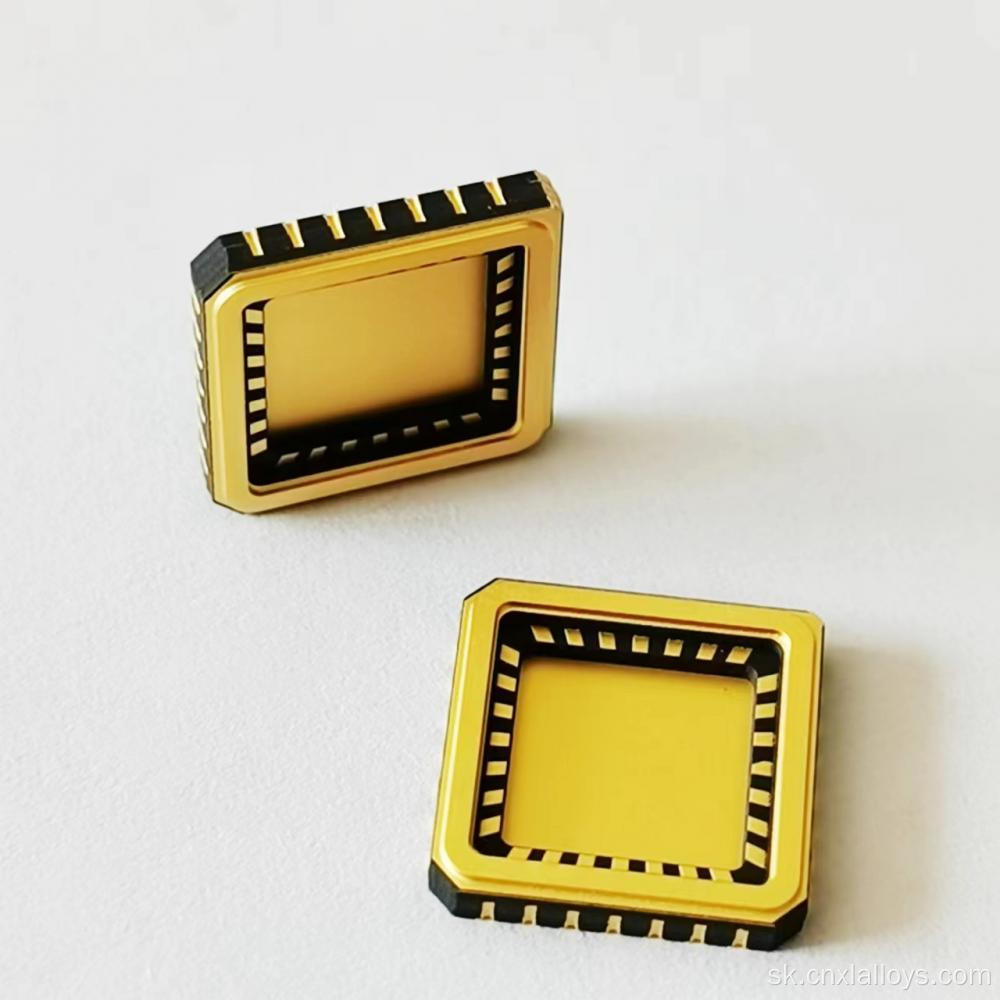

Obrázky produktu

Funkcie produktu a výhody

Nekompromisná hermetická spoľahlivosť

Hlavnou výhodou nášho CQFP je jeho skutočná hermetická pečať. To izoluje citlivý integrovaný obvod z vlhkosti, vlhkosti a atmosférických kontaminantov, ktoré sú primárnymi príčinami elektronického zlyhania. To zaisťuje stabilný a dlhodobý výkon po celé desaťročia.

Nadriadené tepelné riadenie

Keramické telo hlinitého má výrazne lepšiu tepelnú vodivosť ako plastové balíčky. V prípade vysokorýchlostných ICS môžeme integrovať kovový chladič priamo do balenia, poskytnúť účinnú tepelnú cestu k DPS a zabrániť degradácii výkonu v dôsledku prehriatia.

Robustná spájka spoločná integrita

Dodržiavané vodiče „Gull-Wing“ sú navrhnuté tak, aby sa ohýbali a absorbovali termo-mechanický napätie, ktoré sa vyskytuje z nesúladu CTE medzi keramickým balíkom a DPS. To zabraňuje únave spájkovacieho kĺbu a praskania, čím sa zabezpečuje spoľahlivé spojenie tisíckami teplotných cyklov.

Vynikajúci elektrický výkon

Viacvrstvová keramická konštrukcia umožňuje integráciu vnútorných pozemných rovín a stopy s kontrolovaným impedanciou, ktorá poskytuje vynikajúcu integritu signálu a tienenie EMI pre vysokorýchlostné digitálne a RF aplikácie.

Ako zostaviť: 5-krokový sprievodca

1. Návrh stopy PCB: Navrhnite vzor PCB pozemkov podľa dataShet o balíku, čím sa zabezpečí správne rozmery podložky pre optimálne filety spájkovania.
2. Aplikácia spájkovacej pasty: Použite vysoko kvalitnú šablón na rovnomerné aplikovanie spájkovacej pasty na podložky PCB.
3. Automatizované umiestnenie: Využívajte štandardné vybavenie na vyberanie a miesto na presné umiestnenie CQFP na spájkovú pastu.
4. Prehliadka: Spracujte montáž cez reflovú rúru pomocou starostlivo kontrolovaného teplotného profilu a vytvorte silné a spoľahlivé spájkovacie pripojenia.
5. Inšpekcia: Na overenie zarovnania olova a kvality spájkovania použite automatizovanú optickú kontrolu (AOI).

Aplikačné scenáre

CQFP je dôveryhodným riešením pre najnáročnejšie elektronické systémy:

• Aerospace a obrana: FPGA, ASICS a procesory v avionikách, radaroch a satelitných komunikačných systémoch.
• Telekomunikácie: vysokofrekvenčné RFIC a procesory signálu v základných staniciach a optických sieťových zariadeniach.
• Priemyselná automatizácia: vysokovýkonné DSP a riadiace ICS v robotikách a systémoch riadenia výroby.
• Lekárska elektronika: procesory pre lekárske zobrazovanie (MRI, CT) a diagnostické vybavenie, ktoré si vyžadujú vysokú spoľahlivosť.

Výhody pre vaše podnikanie

• Zvýšte životnosť produktu: dramaticky znížte zlyhania poľa a náklady na záruku pomocou hermetického balíka určené na dlhovekosť.
• Pracujte v akomkoľvek prostredí: Budujte výrobky, ktoré môžu spoľahlivo vydržať extrémne teploty, vlhkosť a vibrácie.
• Povoľte maximálny výkon: Umožnite vašim vysokovýkonným ICS fungovať podľa svojho plného potenciálu s vynikajúcou tepelnou a elektrickou správou.
• Vylepšenie reputácie značky: Používanie vysoko kvalitných keramických balíkov je jasným signálom prémiového, dobre vybavenia.

Možnosti prispôsobenia

Sme odborníci pri vytváraní elektronických balíkov na mieru. Medzi naše možnosti prispôsobenia patrí:

• Vlastné počty olova, ihriská a veľkosť tela.
• Integrované chladiče vyrobené z materiálov zladených CTE, ako je WCU.
• Vlastné vnútorné smerovanie, pozemné/napájacie lietadlá a riadenie impedancie.
• Špecializované viečka okien pre aplikácie optického senzoru.
