Model č.: QF198A
značka: Xl
Place Of Origin: China
| Predajné jednotky | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

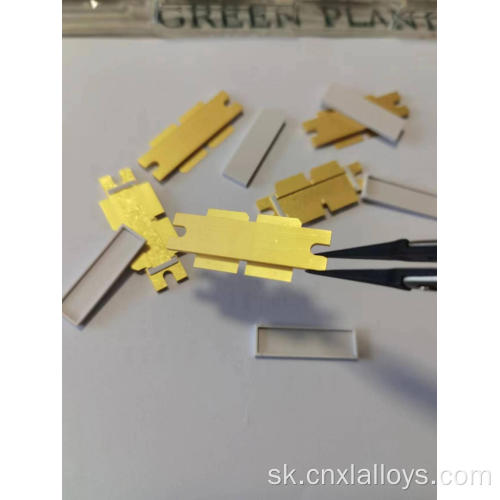

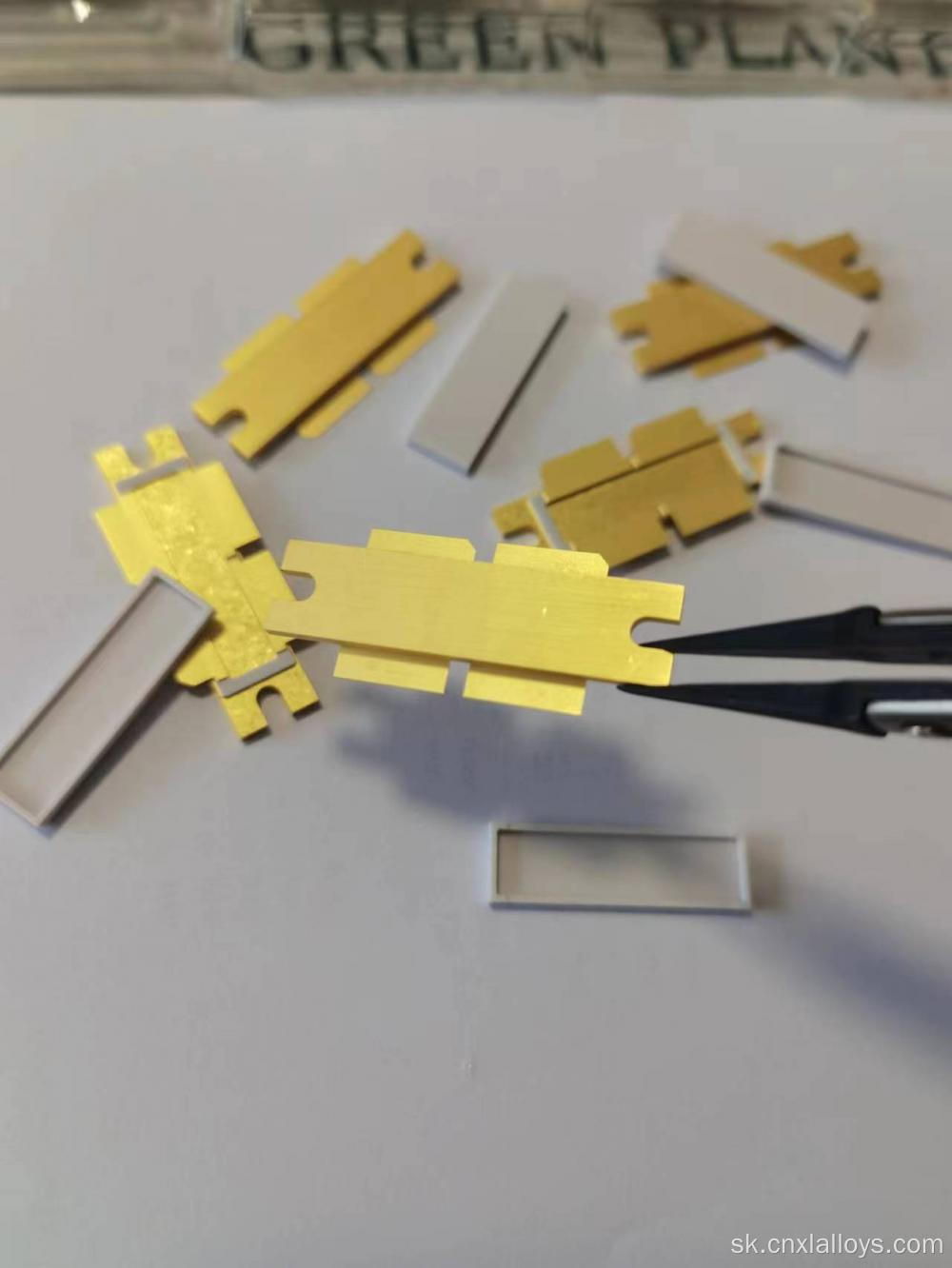

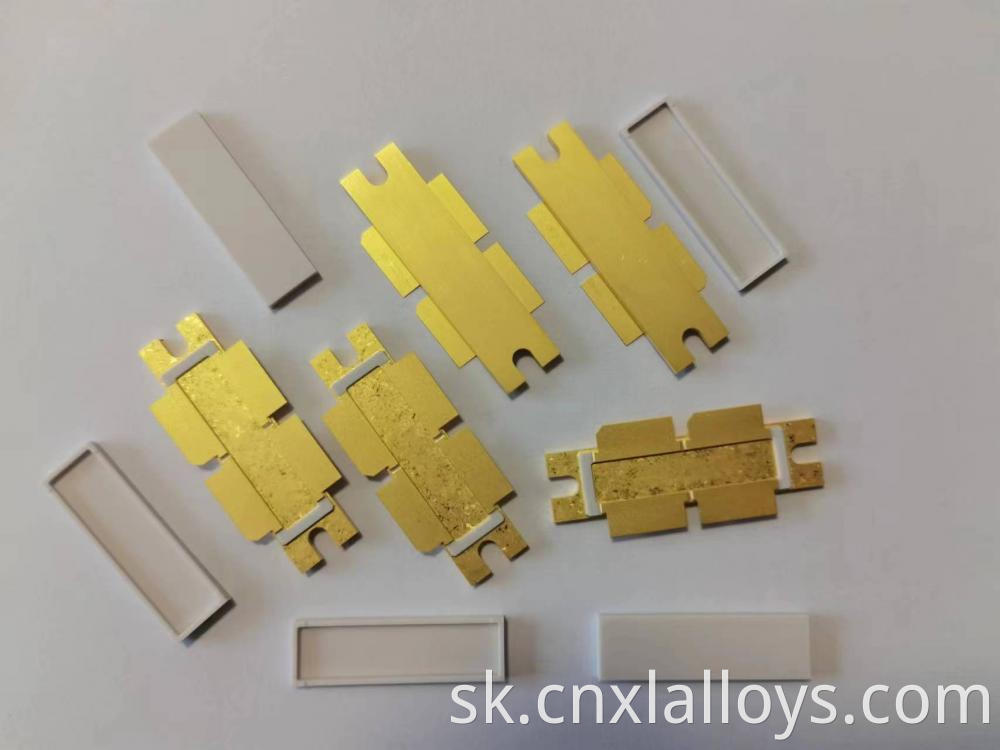

Naše prírubové energetické balíčky sú priemyselné štandardné riešenia pre vysoko výkonné RF tranzistory používané v náročných aplikáciách, ako sú bezdrôtové základné stanice a radarové systémy. Tento štýl bezdrôtového RF obalu má robustnú kovovú prírubu pre bezpečnú montáž na chladič, základňu vysokej vodivosti pre tepelné riadenie a izolované vodiče prechádzajúce keramickým rámom. Táto konštrukcia poskytuje vynikajúci rozptyl tepla, mechanickú stabilitu a spoľahlivé elektrické spojenia pre vysoko výkonné LDMO a tranzistory GAN. Je to osvedčené, nákladovo efektívne a vysoko výkonné riešenie pre návrhárov zosilňovača RF výkonu.
| Parameter | Specification (Example: QF193 / 780-2 Style) |
|---|---|
| Outer Dimensions | 20.57 x 9.78 x 1.67 mm |
| Cavity Dimensions | 16.51 x 6.10 x 0.50 mm |
| Lead Count | 2 (plus source flange) |
| Base Material | Options include Copper (TU1), WCu, MoCu |
| Ceramic Frame | High-purity Alumina ($Al_2O_3$) |
| Leads | Kovar (4J34) |
| Power Handling | Up to 500W (pulsed) depending on design and semiconductor |
| Frequency Range | Suitable for applications up to S-Band (~3 GHz) |
Tieto prírubové balíčky sú všadeprítomné v priemysle RF a používajú sa v:
Q1: Aký je účel keramického rámca v balíku?
A1: Keramický rám (zvyčajne hliník) je vynikajúci elektrický izolátor. Umožňuje kovovým vodičom (brána a odtoku) prejsť do obalu a pripojiť sa k tranzistora, zatiaľ čo zostáva elektricky izolovaný z kovovej príruby, ktorá je zvyčajne spojená so zdrojom tranzistora a zeme.
Q2: Sú tieto balíčky hermeticky zapečatené?
A2: Tieto typy RF výkonových balíkov sú zvyčajne ne-hermetické. Sú zapečatené epoxidovým alebo keramickým vekom, ktoré poskytuje mechanickú a environmentálnu ochranu, ale nie je vzduchotesná. Toto je štandardný a veľmi spoľahlivý prístup pre väčšinu bezdrôtových infraštruktúrnych aplikácií.
Otázka 3: Môžete vytvoriť vlastnú konfiguráciu stopy alebo olova?
A3: Áno. Aj keď ponúkame rozsiahle portfólio štandardných balíkov, máme plné vlastné dizajnérske a výrobné schopnosti. Môžeme s vami spolupracovať na vývoji jedinečného balíka prispôsobeného vašim konkrétnym potrebám.
