Bezdrôtové puzdrá na mikrovlnné napájanie

Bezdrôtové puzdrá na mikrovlnné napájanie

Get Latest Price

Typ platby:	T/T,Paypal
Incoterm:	FOB
Min. objednať:	50 Piece/Pieces
preprava:	Ocean,Land,Air,Express
prístav:	Shanghai

Kontaktuj teraz

Popis produktu

Atribúty produktu

Model č.: QF253

značka: Xl

Place Of Origin: China

Balenie a dodávka

Predajné jednotky

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Popis produktu

Do balíka Power Transistor pre RF a mikrovlnnú rúru

Prehľad produktu

Naše do štýlu (tranzistorové obrysy) výkonových balíkov sú hermeticky zapečatené riešenia s vysokou spoľahlivosťou pre diskrétne RF Power Transistors. Tieto klasické elektrické balíčky sú vybavené robustnou kovovou hlavičkou (základňou) pre vynikajúci tepelný rozptyl, pričom vodiče prechádzajú cez tesnenia skla k kovu alebo keramiku na kov, aby sa zabezpečili izolované elektrické pripojenia. Tento dizajn je optimalizovaný pre vysoko výkonné aplikácie a poskytuje robustné hermetické krytiny, ktorému je dôveryhodné v najnáročnejších priemyselných, vojenských a leteckých systémoch. Ponúkame celý rad štandardných obrysov Jedec, vrátane TO-3, TO-254, TO-257 a TO-258.

Technické špecifikácie

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Obrázky produktu

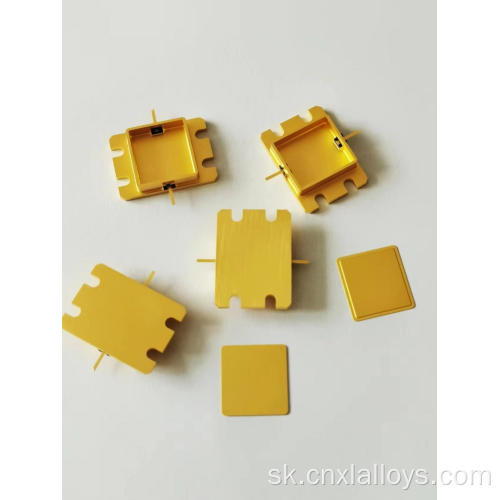

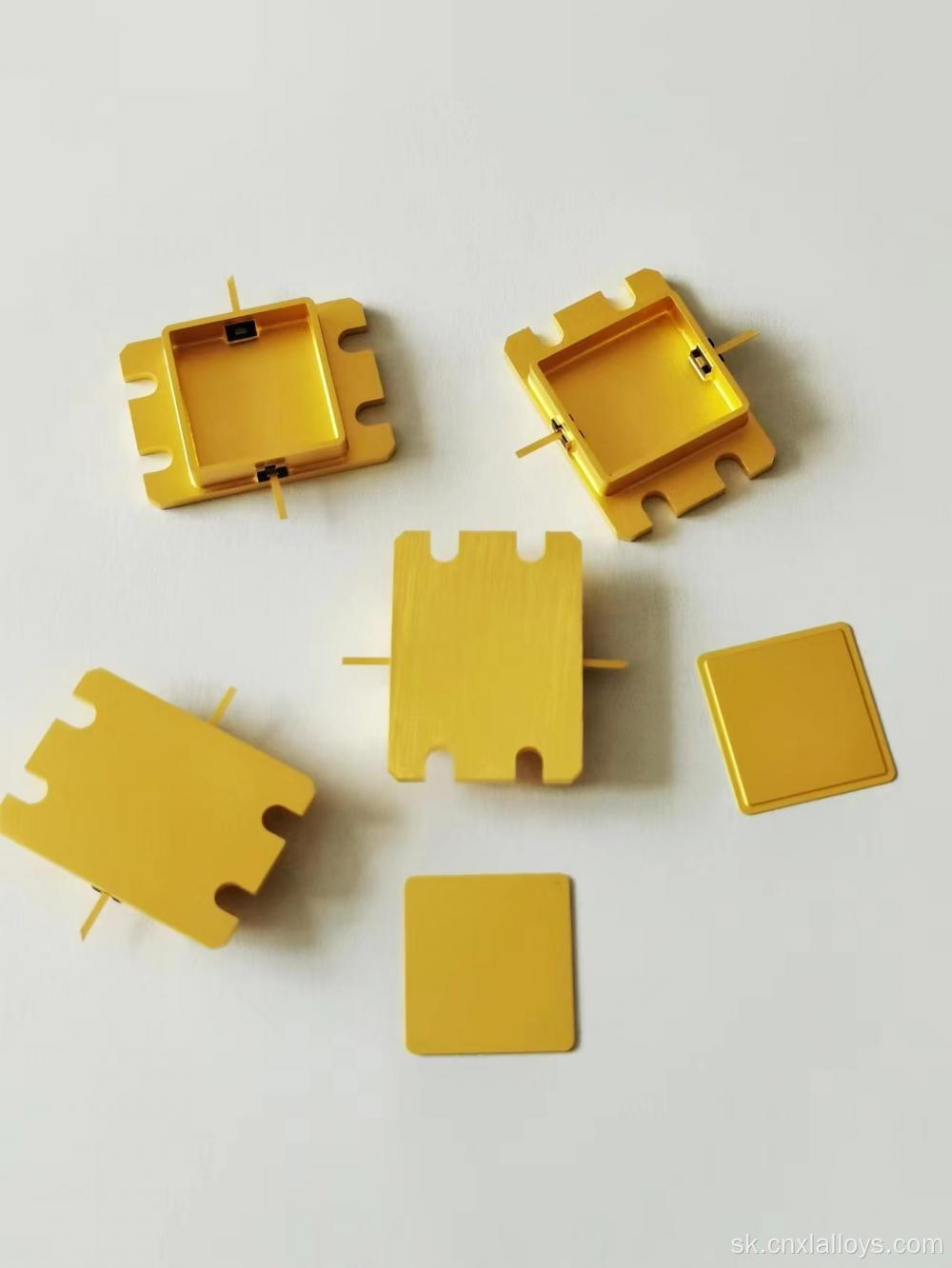

A hermetic TO-style package for high-power RF transistors

Funkcie a výhody

Vysoký rozptyl výkonu: Plnená kovová základňa poskytuje veľmi nízku tepelnú cestu k tepelnému drezu, čo umožňuje prevádzku tranzistorov pri vysokých úrovniach výkonu.
Hermetická spoľahlivosť: Tesnenie skla-kov alebo keramické kovy vytvárajú skutočný hermetický kryt, ktorý chráni polovodičovú odumieranie pred vlhkosťou a kontaminantmi na maximálnu životnosť.
Vysokorodické vodiče: Možnosti vodičov Kovara s meďou poskytujú nízky elektrický odpor pre vysoké prúdové aplikácie.
Priemyselné štandardné obrysy: Štandard Jedec pre balíčky zabezpečuje kompatibilitu a ľahkosť navrhovania.
Robustná konštrukcia: navrhnuté tak, aby odolali extrémnemu mechanickému nárazu, vibráciám a tepelnej cyklistike podľa vojenských štandardov.

Aplikačné scenáre

Balíčky v štýle sú pracovnými koňmi pre diskrétne energetické zariadenia v systémoch s vysokou spoľahlivosťou:

Avionics & Defense: RF výkonové zosilňovače, radarové systémy a energie.
Priemyselné: vysokorýchlostné riadiace motory, zváracie zariadenia a prepínanie energie.
Priestor: Systémy správy a komunikačných systémov satelitnej energie.
High-end Audio: High-Fidelity Power zosilňovače.

Výhody pre zákazníkov

Ultimate Spoľahlivosť: Vyberte balík s desaťročnými výsledkami výkonu v najdôležitejších aplikáciách.
Vynikajúci tepelný výkon: Uistite sa, že vaše výkonové zariadenia zostanú v pohode a efektívne pracujú s balíkom určeným na rozptyl tepla.
Zjednodušená montáž: Dizajn skrutiek poskytuje jednoduchú a bezpečnú metódu na montáž zariadenia.
Základ pre výkon: Dôveryhodné riešenie obalu elektroniky pre všetky typy vysokorýchlostných diskrétnych polovodičov.

FAQ (často kladené otázky)

Q1: Aký je rozdiel medzi balíkom A TO-254 a TO-257?

A1: Obidve sú 3-vedené, prírubové balíčky, ale majú rôzne rozmery a ihriská olovo. TO-254 je väčší (približne 13,7 x 20,2 mm) s 3 mm olovom, zatiaľ čo TO-257 je menší (približne 10,6 x 16,5 mm) s rozstupom olova 2,54 mm. Výber závisí od konkrétnych požiadaviek na výkon a rozloženia PCB. [1]

Q2: Aká je výhoda vedenia Kovana s meďou?

A2: Kovar sa používa na vodiče, pretože jeho CTE sa zhoduje s skleneným a keramikou, čo umožňuje spoľahlivé hermetické tesnenie. Kovar má však relatívne vysoký elektrický odpor. Olovo z kovaru nachádzajúceho medené kombinuje kovar exteriér (na utesnenie) s medeným interiérom (pre vysokú elektrickú vodivosť) a ponúka to najlepšie z oboch svetov pre aplikácie s vysokým prúdom. [1]

Q3: Sú tieto balíčky vhodné pre tranzistory GAN?

A3: Áno. Ak sú konfigurované s chladičom Beo a optimalizujú sa pre nízku indukčnosť, tieto na balíčky môžu byť vynikajúcou voľbou pre bývanie vysokorýchlostných zariadení GAN, najmä vo vojenských a leteckých aplikáciách, kde sa vyžaduje hermetika.
