Balíky 48pin pre bezdrôtovú komunikáciu

Get Latest Price

Typ platby:	T/T,Paypal
Incoterm:	FOB
Min. objednať:	50 Piece/Pieces
preprava:	Ocean,Land,Air,Express
prístav:	Shanghai

Kontaktuj teraz

Popis produktu

Atribúty produktu

Model č.: CQFN48

značka: Xl

Place Of Origin: China

Balenie a dodávka

Predajné jednotky

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Popis produktu

CQFP48: 48-LEAD Ceramic Quad Flat Balíček pre RFICS

Prehľad produktu

CQFP48 je 48-vedený keramický štvorkoliek, ktorý poskytuje vysokú spoľahlivosť, hermeticky zapečatené riešenie pre komplexné rádifrekvenčné integrované obvody (RFIC) a ASIC. Ako kľúčový komponent v našom bezdrôtovom portfóliu balenia RF je CQFP navrhnutý pre aplikácie s povrchovou montážou, ktoré si vyžadujú mierny počet kolíkov s vynikajúcim elektrickým a tepelným výkonom. Jeho viacvrstvová keramická konštrukcia a kompatibilné vodiče Gull-Wings zaisťujú integritu a mechanickú robustnosť signálu, čo z neho robí ideálnu voľbu pre ubytovanie sofistikovaných ICS v bezdrôtovej komunikácii, leteckom a priemyselnom systéme.

Technické špecifikácie

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Obrázky produktu

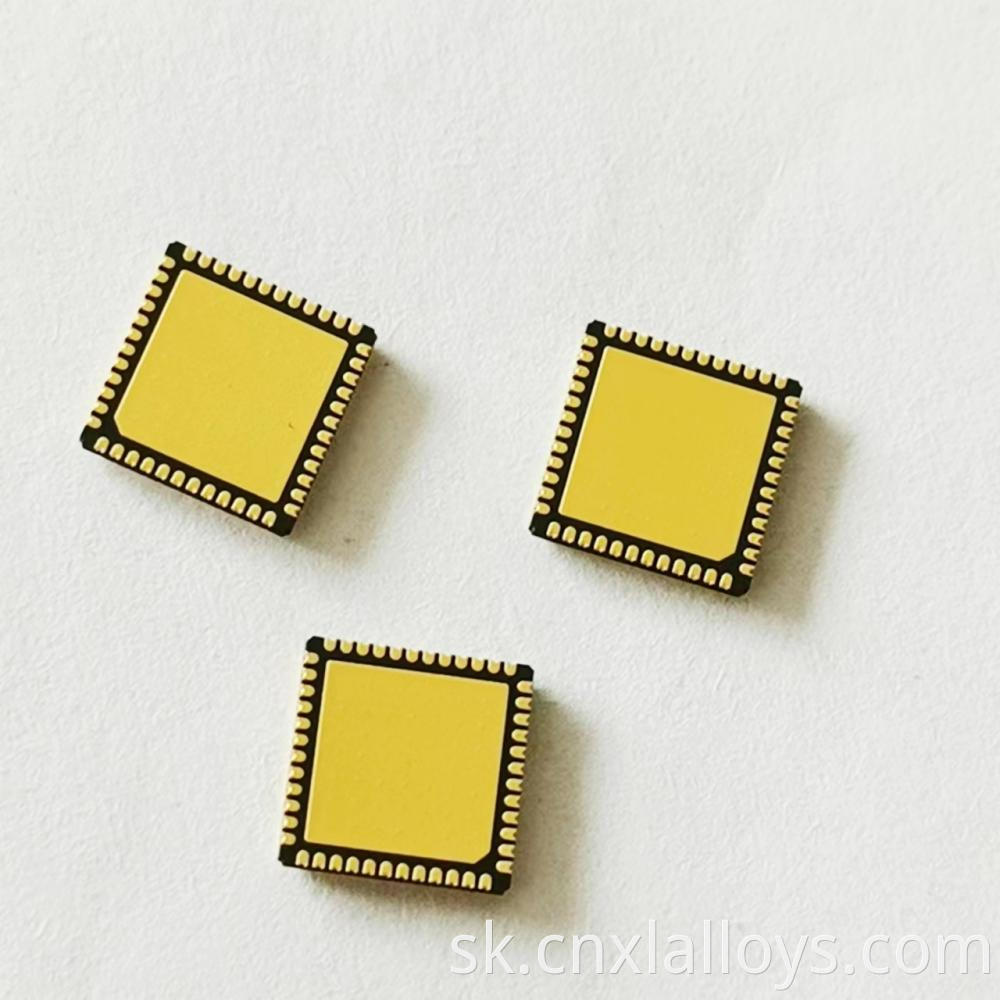

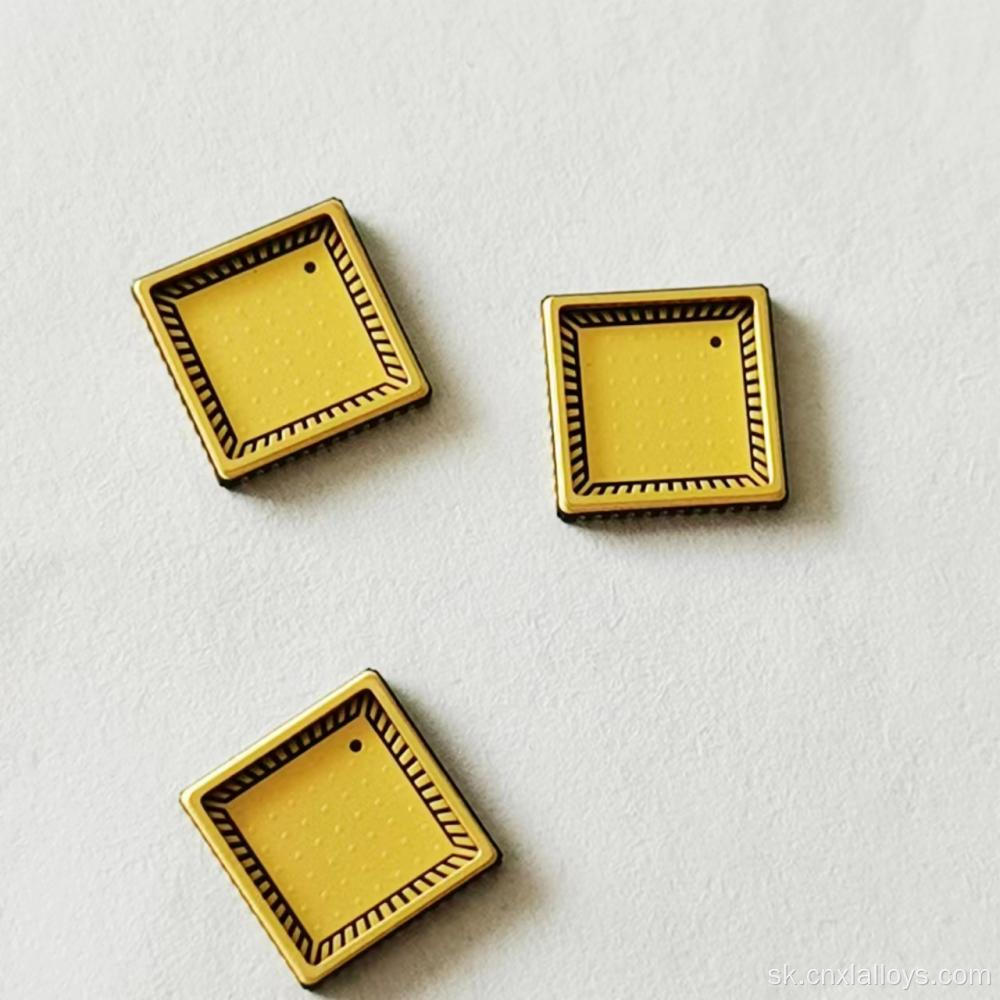

A high-reliability 48-pin CQFP for RF integrated circuits

Funkcie a výhody

Vysoko integritná signálna cesta: keramické telo a dobre kontrolovaná geometria olova poskytujú nízku parazitiku pre vynikajúci výkon pri frekvenciách RF.
Hermetická spoľahlivosť: Skutočné hermetické tesnenie chráni citlivú IC pred vlhkosťou a kontaminantmi, čo je rozhodujúce pre dlhodobú spoľahlivosť v drsnom prostredí.
Robustné pripojenie SMT: kompatibilné gull-krídlo vedie absorbovať termo-mechanické napätie medzi balením a DPS, čím zabráni únave spájkovacieho kĺbu.
Vynikajúca tepelná stabilita: CTE tela hlinitého sa úzko zodpovedá stavu polovodičových materiálov, ako je kremík a gaas, čím sa znižuje stres na matrici.
Univerzálnosť dizajnu: Časť širokej rodiny keramických balíkov so širokou škálou počtu kolíkov a veľkostí tela je k dispozícii.

Aplikačné scenáre

CQFP48 je všestranný balík pre širokú škálu vysoko výkonných ICS:

RF vysielače a modemy
Frekvenčné syntetizátory (PLLS) a oscilátory riadené napätím (VCO)
Digitálne signálne procesory (DSP) pre rádiové systémy
Kontrola ICS pre letectvo a obrannú elektroniku

Výhody pre zákazníkov

Zaistite výkon systému: Použite vysokokvalitný balík, ktorý umožňuje vášmu RFFIC pracovať s plným potenciálom.
Zaručte životnosť produktu: Chráňte svoj cenný integrovaný obvod s robustným hermetickým krytom určeným na dlhodobú prevádzku.
Zjednodušenie zostavy na úrovni dosky: Dizajn povrchovej montáže s ľahko kontrolovateľnými vodičmi zjednodušuje vaše procesy výroby a kontroly kvality.

FAQ (často kladené otázky)

Otázka: Aký je rozdiel medzi tesnením AUSN Solder a zváraním švov?

A1: Obidve sú metódy hermetického tesnenia s vysokou spoľahlivosťou. Utesnenie AUSN (Gold-Tin) používa predformnú alebo vopred uloženú vrstvu spájkovača, ktorá sa topí v peci na utesnenie veka. Zváranie švov používa elektródy na prenos prúdu cez veko a balíček na vytvorenie zvaru. Zváranie švov sa často uprednostňuje pre jeho nižšiu procesnú teplotu, čo môže byť prospešné pre komponenty citlivé na teplo vo vnútri balenie.

Q2: Kedy by som mal určiť balík s integrovaným chladičom?

A2: Mali by ste zvoliť verziu s integrovaným chladičom, ak váš IC rozptýli viac ako 1-2 watty energie. Horúci drez poskytuje priamu tepelnú dráhu s nízkym odporom od DAS po DPS, čo je nevyhnutné na udržanie teploty križovatky čipu v bezpečných limitoch.

Q3: Sú tieto balíčky dostupné v ne-hermetickej, lacnejšej verzii?

A3: Áno, pre menej náročné aplikácie môžeme tieto balíčky ponúknuť s možnosťou neovermetického tesnenia, napríklad s použitím keramického alebo plastového veka s epoxidovým tesnením, ktoré poskytuje nákladovo efektívnejšie riešenie.
