CQFN keramické balíčky pre vysokofrekvenčné aplikácie

Prehľad produktu

Balík keramického štvorkolky (CQFN) (CQFN) je vysokovýkonné roztokom povrchu určené pre modernú vysokofrekvenčnú elektroniku. Táto pokročilá forma keramického obalu IC ponúka kompaktný, ľahký a spoľahlivý kryt pre RFIC a vysokorýchlostné digitálne obvody. Nahradením tradičných vodičov kovovými podložkami na spodnej strane balenia CQFN dramaticky skracuje elektrickú cestu, čo vedie k vynikajúcemu vysokofrekvenčnému výkonu s nízkymi parazitikami. Jeho robustná keramická konštrukcia poskytuje vynikajúce tepelné riadenie a hermetickú ochranu, vďaka čomu je ideálnou voľbou pre miniaturizované a náročné aplikácie.

Technické špecifikácie

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Obrázky produktu

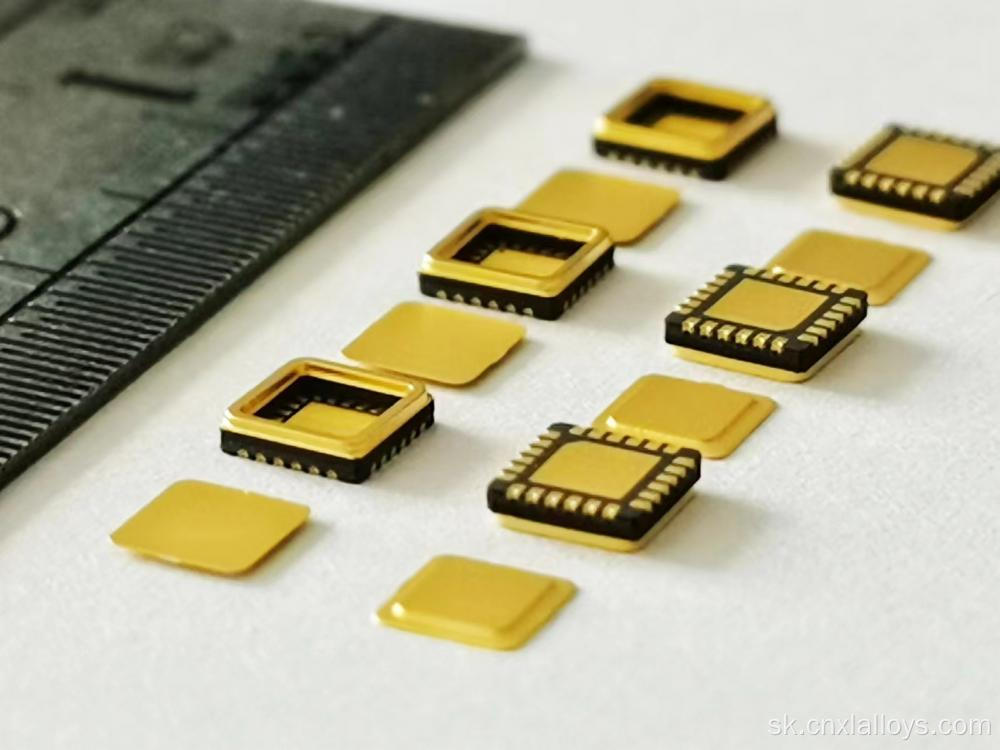

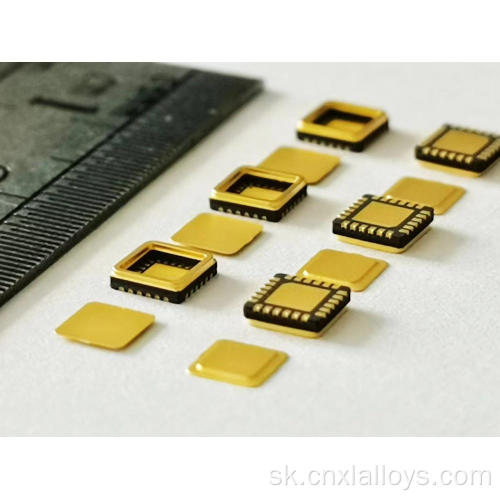

A compact, high-frequency CQFN ceramic package

Funkcie a výhody

Výnimočný vysokofrekvenčný výkon: Dizajn bez vodiča ponúka ultra nízku indukčnosť, vďaka čomu je CQFN ideálny pre aplikácie do 30 GHz s minimálnou stratou signálu.
Miniaturizácia: Malá stopa a nízky profil umožňujú extrémne hustotné návrhy obvodov.
Vynikajúce tepelné riadenie: Keramické telo a centrálna tepelná podložka na spodnej strane poskytujú účinnú cestu na únik z IC do DPS.
Vysoká spoľahlivosť: Hermeticky zapečatené verzie poskytujú robustnú ochranu pred vlhkosťou a kontaminantmi, ktoré sú vhodné pre letecké a obranné aplikácie.
Navrhnuté pre SMT: Plne kompatibilné so štandardnými automatizovanými procesmi zostavy povrchovej montáže.

Aplikačné scenáre

Vynikajúci výkon CQFN z neho robí najlepšiu voľbu pre:

Bezdrôtové RF Balenie: MMICS pre 5G, satelitnú komunikáciu a rádio-to-bodové rádio.
Optoelektronické balenie: vysokorýchlostné ovládače a transmedančné zosilňovače (TIA) pre optické vysielač.
Test a meranie: vysokorýchlostné ADC, DAC a ďalšie komponenty pre prístrojové vybavenie.
Balenie automobilovej elektroniky: ICS pre automobilové radarové a senzorové systémy.

Výhody pre zákazníkov

Dosiahnuté vyššie frekvencie: Nízkoparatický dizajn umožňuje vašim obvodom pracovať pri vyšších frekvenciách s lepším výkonom.
Znížte veľkosť vášho produktu: Znížte veľkosť a hmotnosť vášho konečného produktu pomocou tejto technológie kompaktného balenia.
Zlepšite tepelný výkon: Udržujte svoje vysoko výkonné ICS v pohode a spoľahlivo.
Zjednodušte výrobu s vysokým objemom: Využite balík určený pre efektívnu automatizovanú montáž.

FAQ (často kladené otázky)

Q1: Aký je rozdiel medzi CQFN a plastovým QFN?

A1: Hlavné rozdiely sú materiál a spoľahlivosť. CQFN používa keramické telo a môže byť hermeticky zapečatený a ponúka vynikajúci tepelný výkon a ochranu životného prostredia pre aplikácie s vysokou spoľahlivosťou. Plastová QFN je nehertická a zvyčajne sa používa v spotrebiteľských a komerčných výrobkoch.

Q2: Ako je balík CQFN spájkovaný do DPS?

A2: CQFN sa spája pomocou štandardného procesu spájkovania. Pasta spájkovania je vytlačená na podložky PCB, komponent je umiestnený na vrchu a celá zostava prechádza cez reflovú pešiu pec, aby sa spájka rozpustila a vytvorila pripojenia.

Q3: Je možné prispôsobiť rozloženie podložiek?

A3: Áno. Môžeme prispôsobiť počet podložiek, výšku a veľkosť a tvar centrálnej tepelnej podložky, aby sa splnili konkrétne požiadavky vášho integrovaného obvodu.
